www.ti.com
AUX1
HPVDD
Y+
X+
Y
X
HPGND
HPR
HPL
AVDD
AGND
MONO+
48
47
46
45
44
43
42
41
40
39
38
37
13
14
15
16
17
18
19
20
21
22
23
24
1
2 3
4 5
6 7
8 9 10 11 12
36 35 34 33 32 31 30 29 28 27 26 25
VREF
VREF+
AFIL
TL
AFIL
TR
VCM
MICBIAS
MICIN
LLINEIN
NC
RLINEIN
SCLK
MOSI
MISO
DAV
COI
COO
MCLK
BCLK
LRCLK
I2SDIN
I2SDOUT
RESET
AUX2
VBA
T1
VBA
T2
VREFIN
ARNG
AOUT
PENIRQ
POL
GPIO_5/CLKO
DGND
SS
NC No internal connection
DVDD
TSC2302
SLAS394 – JULY 2003

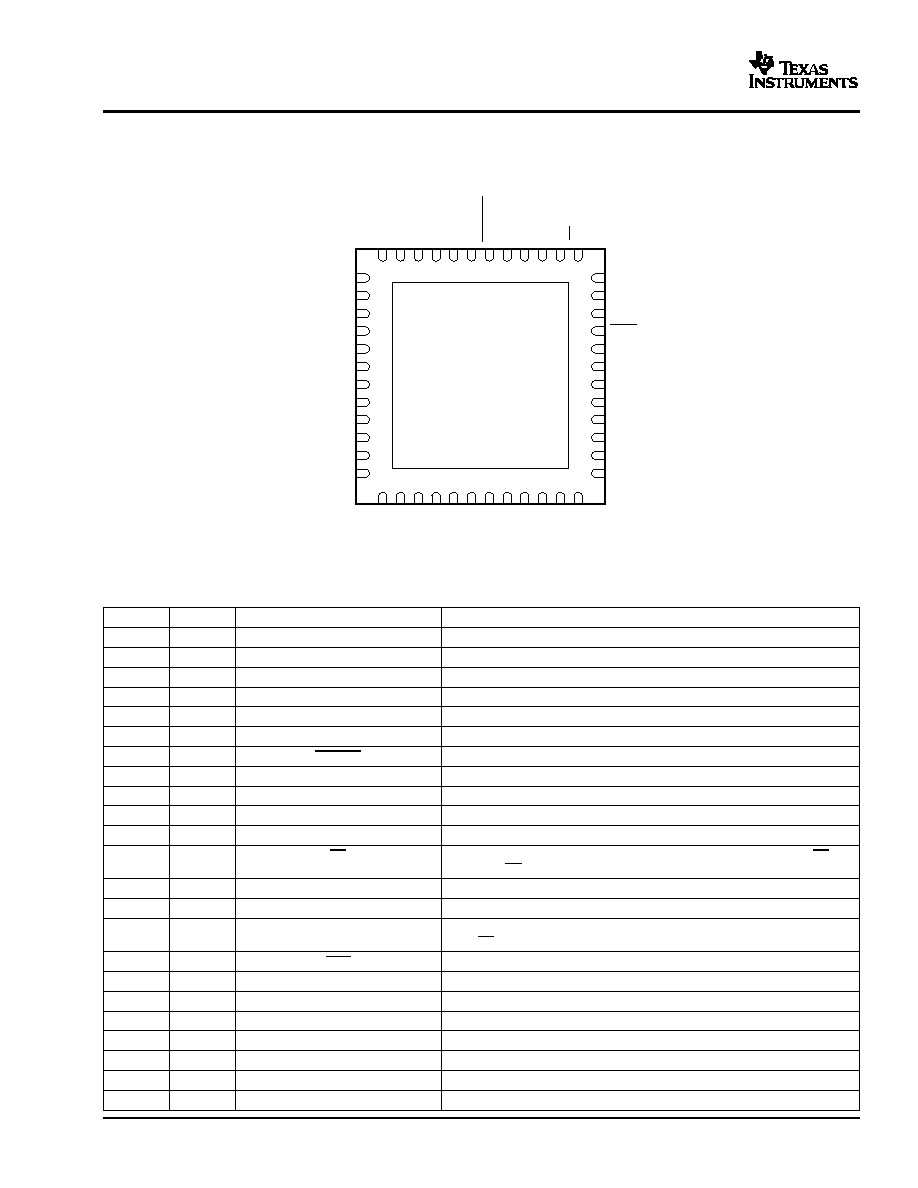

PIN ASSIGNMENT
(BOTTOM VIEW)
PIN DESCRIPTION
PIN
I/O
NAME
DESCRIPTION
1
I
AUX2
SAR auxillary analog input 2
2
I
VBAT1
Battery monitor input 1
3
I
VBAT2
Battery monitor input 2
4
I/O
VREFIN
SAR reference voltage
5
ARNG
DAC analog output range set
6
O
AOUT
Analog output current from DAC
7
O
PENIRQ
Pen interrupt
8
I
POL
SPI clock polarity
9
I/O
GPIO_5/CLKO
General-purpose input/output pin/buffered oscillator clock out
10
I
DVDD
Digital voltage supply
11
I
DGND
Digital ground
12
I
SS
Slave select input (active low). Data is not clocked into MOSI unless SS is
low. When SS is high, MISO is high impedance.
13
I
SCLK
SPI clock input
14
I
MOSI
SPI data input. Data is clocked in at SCLK rising edge
15
O
MISO
SPI data output. Data is clocked out at SCLK falling edge. High impedance
when SS is high.
16
O
DAV
Data available (active low).
17
I
COI
Crystal input
18
O
COO
Crystal output
19
I
MCLK
Master clock input for audio codec
20
I
BCLK
I2S bit clock
21
I
LRCLK
I2S left/right clock
22
I
I2SDIN
I2S serial data in
23
O
I2SDOUT
I2S serial data out
6
