15 LCD CONTROLLER
S1C38000 TECHNICAL MANUAL
EPSON
153
15.12 Big-Endian Bus Interface
15.12.1 Byte Swapping Bus Data
The display buffer and register architecture of the LCD Controller is inherently little-endian. If
configured as big-endian, bus accesses are automatically handled by byte swapping all read/write
data to/from the internal display buffer and registers.
Bus data byte swapping translates all byte accesses correctly to the LCD Controller register and
display buffer locations. To maintain the correct translation for 16-bit word accesses, even address
bytes must be mapped to the MSB of the 16-bit word, and odd address bytes to the LSB of the 16-bit
word. For example:
Byte write 00000011h to register address 60h: LCD[60h]
← 00000011h
Byte write 00002200h to register address 60h: LCD[60h]
← 00002200h
Word write 00001122h to register address 60h: LCD[60h]
← 00001122h
16 Bpp Color Depth
For 16 bpp color depth, the Display Data Byte Swap bit (LCD[60h] bit 5) must be set to 1.

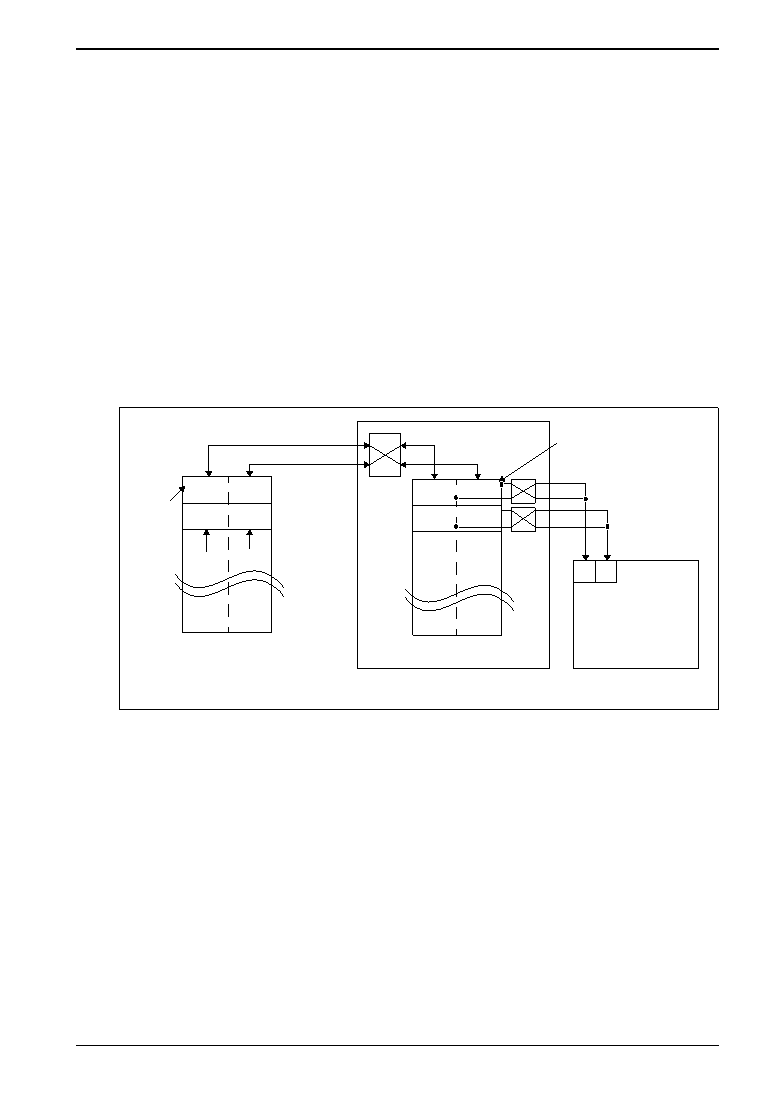

Figure 15-21 Byte-swapping for 16 Bpp
For 16 bpp color depth, the MSB of the 16-bit pixel data is stored at the even system memory
address location and the LSB of the 16-bit pixel data is stored at the odd system memory address
location. Bus data byte swapping (automatic when the LCD Controller is configured for Big-
Endian) causes the 16-bit pixel data to be stored byte-swapped in the LCD Controller display buffer.
During display refresh this stored data must be byte-swapped again before it is sent to the display.
aabb
ccdd
bb
aa
0
15
0
15
D[15:8]
D[7:0]
MSB is assumed to be associated with even address.
LSB is assumed to be associated with odd address.
CPU Data
Byte Swap
System
Memory
Display
Buffer
(Big-Endian)
(Little-Endian)
0
System
Memory
Address
Display
Buffer
Address
cc
dd
cc
MSB
LSB
2
Display
Byte Swap
Data
