IDT82P20516
16-CHANNEL SHORT HAUL E1 LINE INTERFACE UNIT
Miscellaneous
49
December 17, 2009
4
MISCELLANEOUS
4.1
RESET
The reset operation resets all registers, state machines as well as I/O
pins to their default value or status.
The IDT82P20516 provides 4 kinds of reset:
Power-on reset;
Hardware reset;
Global software reset;
Per-channel software reset.
The Power-on, Hardware and Global software reset operations reset
all the common blocks (including clock generator/synthesizer and micro-
processor interface) and channel-related parts. The Per-channel soft-
ware reset operation resets the channel-related parts. Figure-30 shows
a general overview of the reset options.
During reset, all the line interface pins (i.e., TTIPn/TRINGn and
RTIPn/RRINGn) are in High-Z state.
After reset, all the items listed in Table-16 are true.

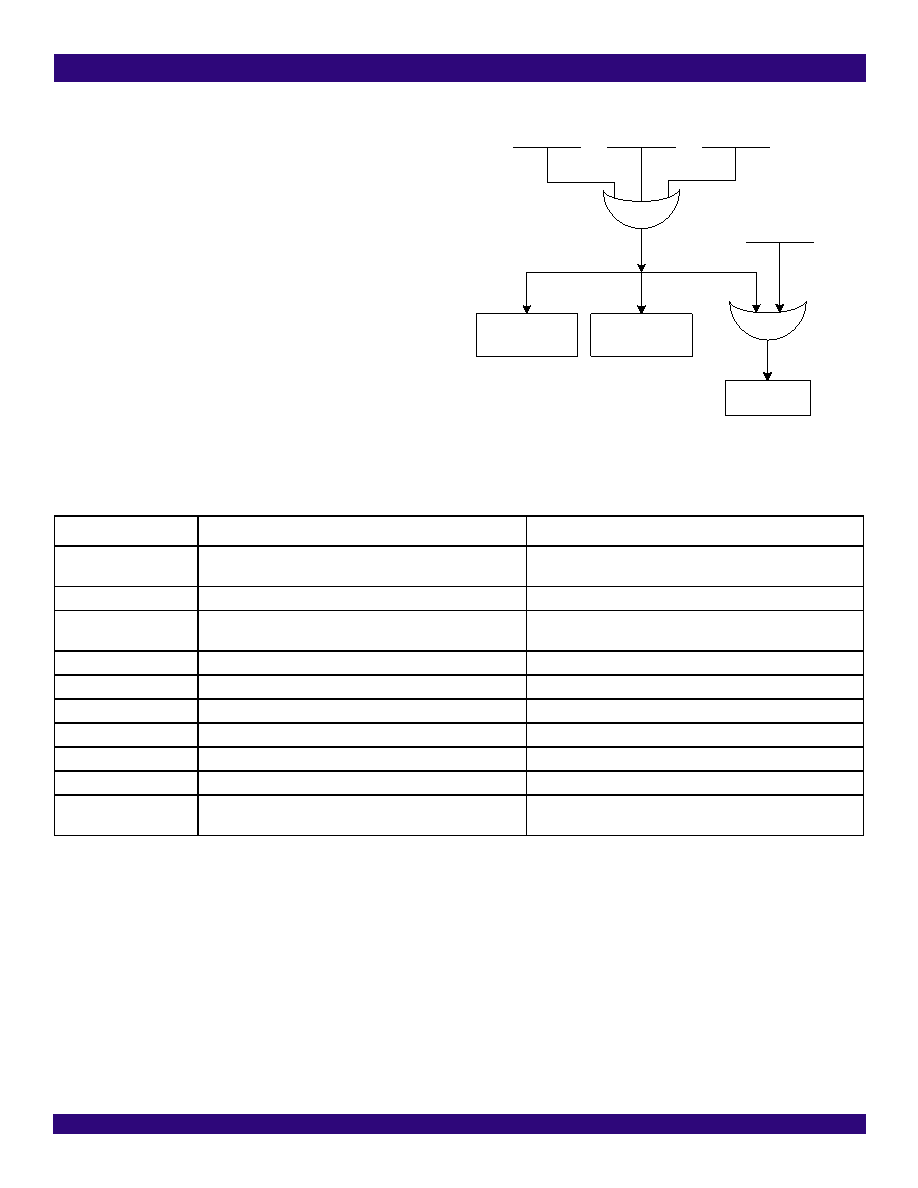

Figure-30 Reset
clock generator/
synthesizer
microprocessor
interface
channel
Hardware reset Global software reset
Power-on reset
Per-channel software reset
Table-16 After Reset Effect Summary
Effect On ...
Power-On Reset, Hardware Reset and Global Software Reset
Per-Channel Software Reset
TTIPn/TRINGn & RTIPn/
RRINGn
All TTIPn/TRINGn & RTIPn/RRINGn pins are in High-Z state.
Only TTIPn/TRINGn & RTIPn/RRINGn in the corresponding chan-
nel are in High-Z.
System interface
All channels are in Dual Rail NRZ Format.
Only the corresponding channel is in Dual Rail NRZ Format.
General I/O pins (i.e.,
D[7:0] and GPIO[1:0])
As input pins.
(No effect)
INT
Open drain output.
(No effect)
CLKE1
Output enable.
(No effect)
LLOS, LLOS0
Output enable.
(No effect)
TDO, SDO/ACK/RDY
High-Z.
(No effect)
state machines
All state machines are reset.
The state machines in the corresponding channel are reset.
Interrupt sources
All interrupt sources are masked.
The interrupt sources in the corresponding channel are masked.
Registers
All registers are reset to their default value.
The registers in the corresponding channel are reset to their
default value except that there is no effect on the E1 bit.
