Obsolete
Product(s)
- Obsolete
Product(s)
I2C interface
UPSD3254A, UPSD3254BV, UPSD3253B, UPSD3253BV
15
I2C interface
There are two serial I2C ports implemented in the UPSD325xx devices.
The serial port supports the twin line I2C-bus, consists of a data line (SDAx) and a clock line
(SCLx). Depending on the configuration, the SDA and SCL lines may require pull-up
resistors.
●
SDA1, SCL1: the serial port line for DDC Protocol
●
SDA2, SCL2: the serial port line for general I2C bus connection
In both I2C interfaces, these lines also function as I/O port lines as follows.
●
SDA1 / P4.0, SCL1 / P4.1, SDA2 / P3.6, SCL2 / P3.7
The system is unique because data transport, clock generation, address recognition and
bus control arbitration are all controlled by hardware.
The I2C serial I/O has complete autonomy in byte handling and operates in 4 modes.
●
Master transmitter
●
Master receiver
●
Slave transmitter
●
Slave receiver
These functions are controlled by the SFRs.
●
SxCON: the control of byte handling and the operation of 4 mode.
●
SxSTA: the contents of its register may also be used as a vector to various service
routines.
●
SxDAT: data shift register.
●
SxADR: slave address register. Slave address recognition is performed by On-Chip
H/W.

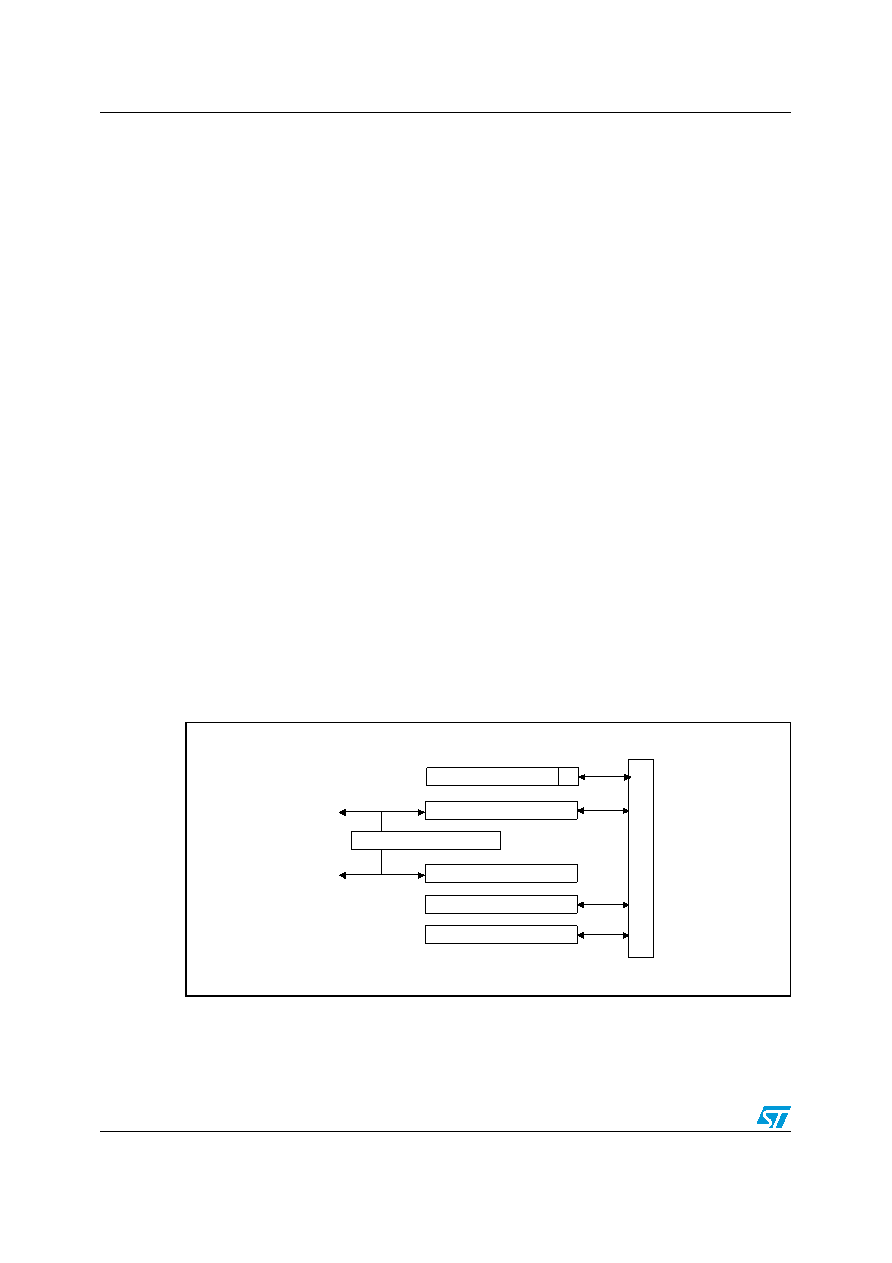

Figure 38.
Block diagram of the I2C bus serial I/O
AI06649
SCLx
SDAx
Bus Clock Generator
Arbitration and Sync. Logic
Shift Register
Status Register
70
Slave Address
70
Control Register
70
Internal
Bus
