S1C60N08 TECHNICAL HARDWARE
EPSON
I-63
CHAPTER 4: PERIPHERAL CIRCUITS AND OPERATION (Event Counter)
TON TOFF
TP TH TP TL
TP
TH
TL
TN
RUN
STOP
Terminal
K02 input
Terminal
K03 input
EVRUN
When EVSEL="0" (phase detection mode)
Input to event
counter 0
Input to event
counter 1
When EVSEL="1" (separate mode)
Input to event
counter 0
Input to event
counter 1
Defined time
TON
≥ 1.5 Tch
TOFF
≥ 1.5 Tch
TN
< 0.5 Tch
Tch = 1/fch: fch, the clock frequency
for thenoise rejector, can be selected
as fOSC1/16 or fOSC1/128 with the
mask option
Noise
TP
≥ 1.5 Tch
TH
≥ 1.5 Tch
TL
≥ 1.5 Tch

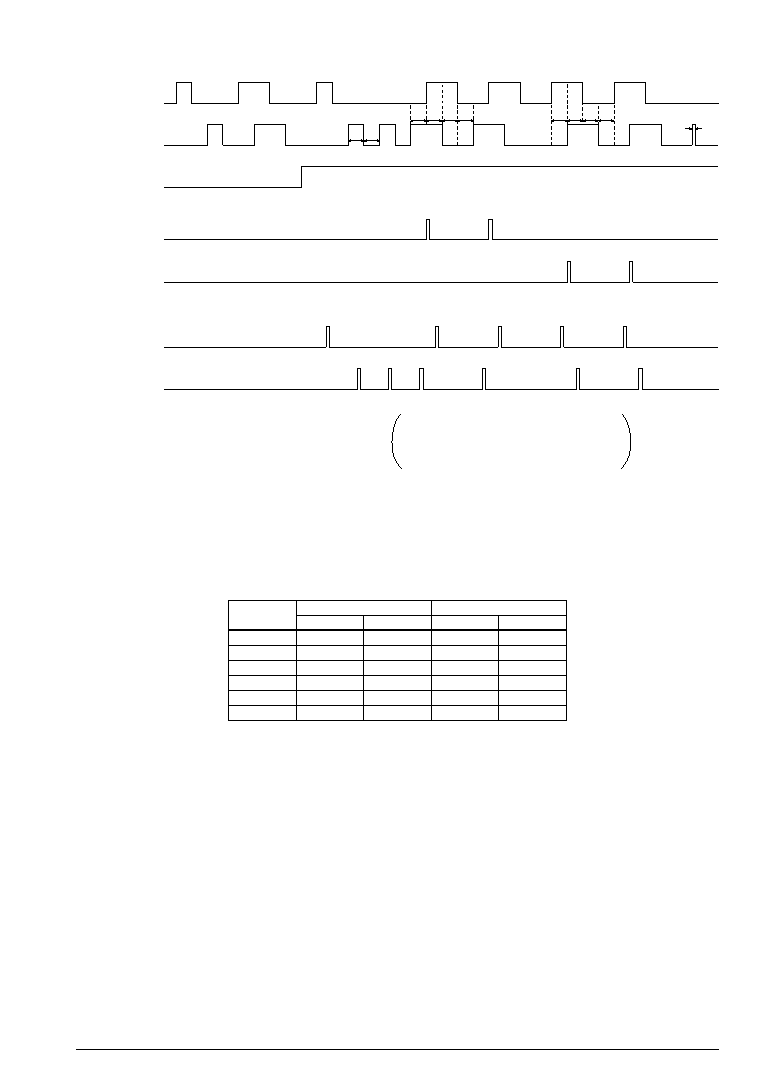

Fig. 4.12.2.1 Event counter timing chart
4.12.3 Mask option
The clock frequency of the noise rejector can be selected as fOSC1/16 or fOSC1/128.
Table 4.12.3.1 lists the defined time depending on the frequency selected.
Table 4.12.3.1 Defined time depending on frequency selected
Selection
TN
TON
TOFF
TP
TH
TL
fOSC1 = 32.768 kHz
fOSC1/16
0.24
0.74
fOSC1/128
1.95
5.86
fOSC1 = 38.400 kHz
fOSC1/16
0.20
0.63
fOSC1/128
1.66
5.00
(Unit: msec)
TN
: Max value
Others : Min value
