32
COMMERCIAL AND INDUSTRIAL
TEMPERATURE RANGES
IDT72T3645/55/65/75/85/95/105/115/125 2.5V TeraSync
36-BIT FIFO
1K x 36, 2K x 36, 4K x 36, 8K x 36, 16K x 36, 32K x 36, 64K x 36, 128K x 36 and 256K x 36
FEBRUARY 4, 2009
JTAG INTERFACE
Five additional pins (TDI, TDO, TMS, TCK and
TRST) are provided to
support the JTAG boundary scan interface. The IDT72T3645/72T3655/
72T3665/72T3675/72T3685/72T3695/72T36105/72T36115/72T36125 in-
corporatesthenecessarytapcontrollerandmodifiedpadcellstoimplementthe
JTAG facility.
Note that IDT provides appropriate Boundary Scan Description Language
program files for these devices.
The Standard JTAG interface consists of four basic elements:
Test Access Port (TAP)
TAP controller
Instruction Register (IR)
Data Register Port (DR)
The following sections provide a brief description of each element. For a
completedescriptionrefertotheIEEEStandardTestAccessPortSpecification
(IEEE Std. 1149.1-1990).
The Figure below shows the standard Boundary-Scan Architecture

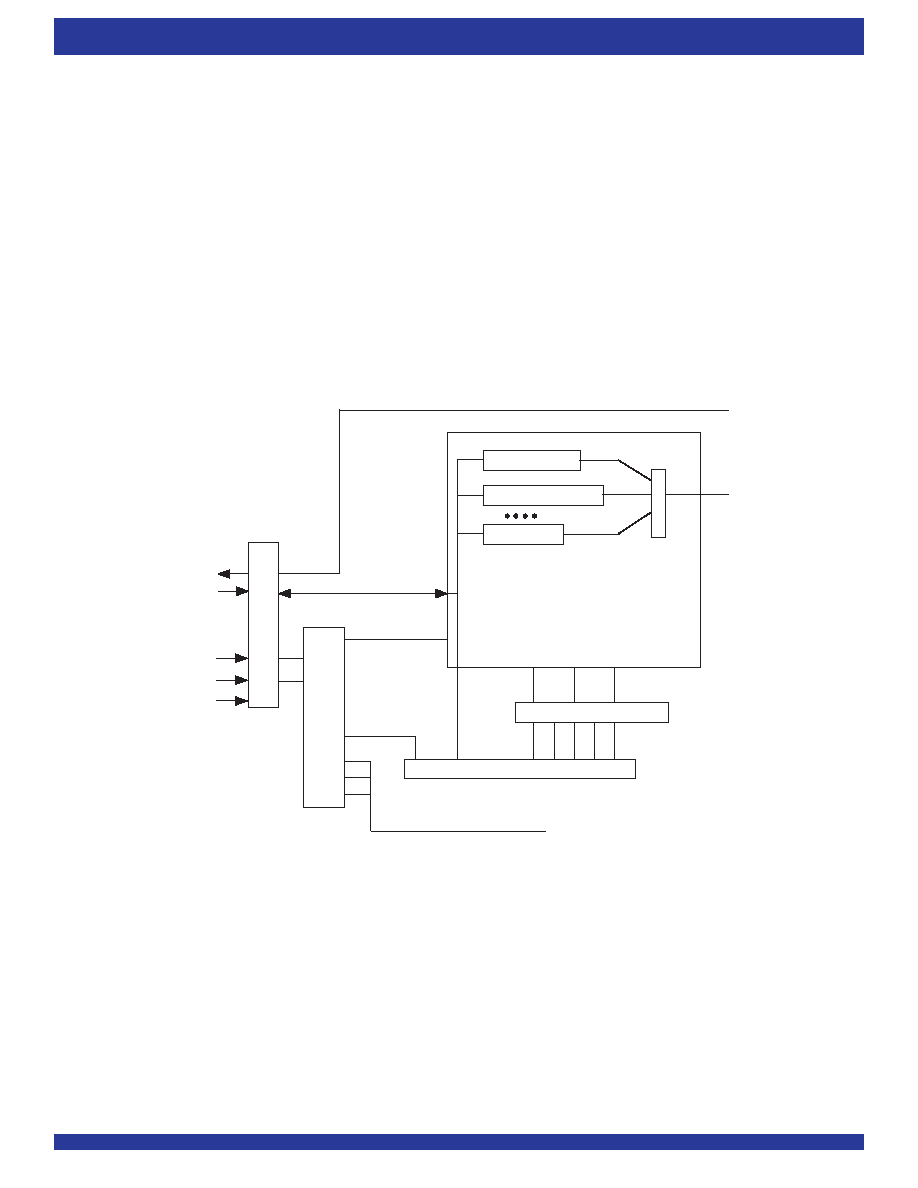

Figure 7. Boundary Scan Architecture
TEST ACCESS PORT (TAP)
The Tap interface is a general-purpose port that provides access to the
internaloftheprocessor. Itconsistsoffourinputports(TCLK,TMS,TDI,
TRST)
and one output port (TDO).
THE TAP CONTROLLER
The Tap controller is a synchronous finite state machine that responds to
TMS and TCLK signals to generate clock and control signals to the Instruction
and Data Registers for capture and update of data.
T
A
P
TAP
Cont-
roller
Mux
DeviceID Reg.
Boundary Scan Reg.
Bypass Reg.
clkDR, ShiftDR
UpdateDR
TDO
TDI
TMS
TCLK
TRST
clklR, ShiftlR
UpdatelR
Instruction Register
Instruction Decode
Control Signals
5907 drw12
