SN54ABT8646, SN74ABT8646
SCAN TEST DEVICES WITH
OCTAL BUS TRANSCEIVERS AND REGISTERS
SCBS123F AUGUST 1992 REVISED APRIL 2004
4
POST OFFICE BOX 655303
DALLAS, TEXAS 75265

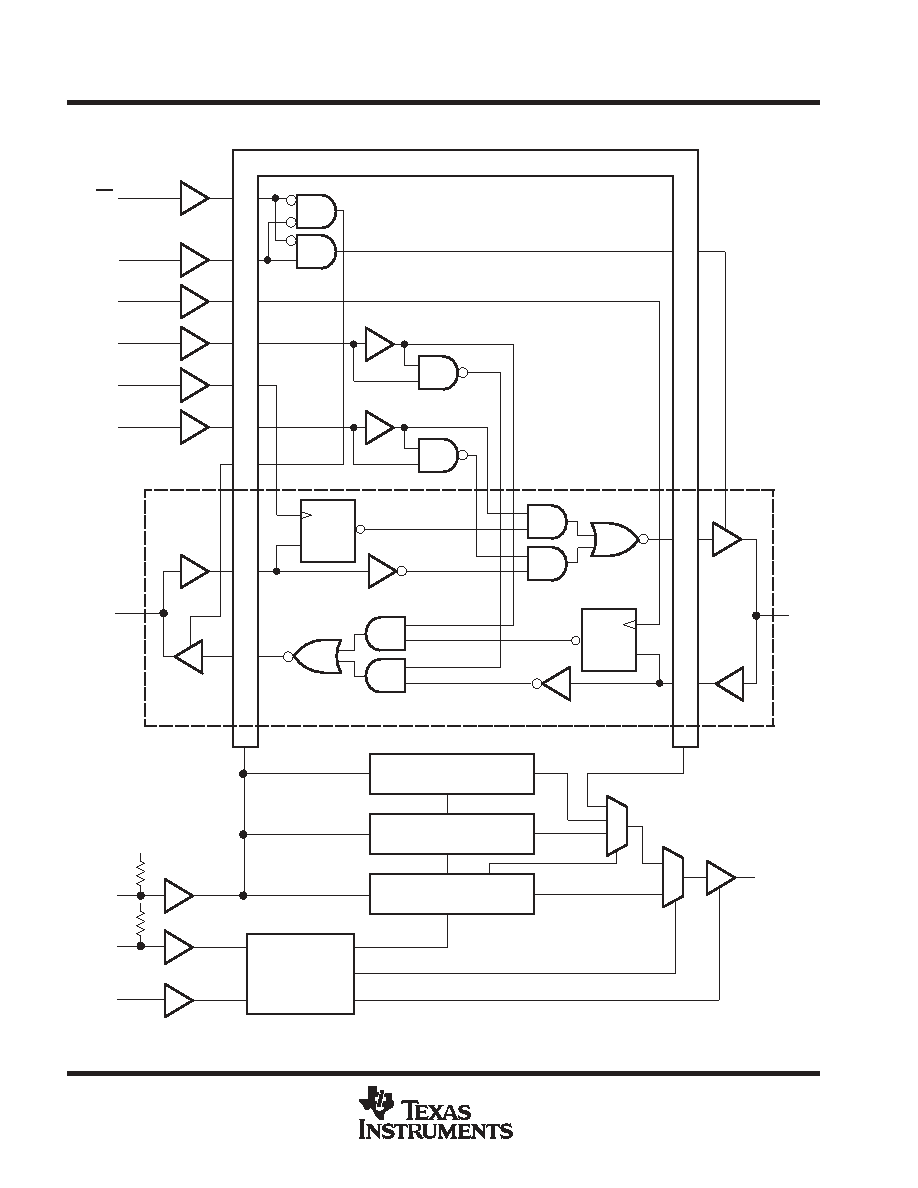

functional block diagram
Boundary-Control
Register
Bypass Register
Boundary-Scan Register
Instruction Register
TDI
TMS
TCK
TDO
TAP
Controller
VCC
One of Eight Channels
OE
DIR
CLKBA
SBA
CLKAB
SAB
A1
B1
1D
C1
1D
C1
26
3
28
27
1
2
4
16
14
15
25
13
Pin numbers shown for the DL, DW, and JT packages.
