MC-10118B
Data Sheet R19DS0008EJ0700
50
2.5.9
LCD interface
Parameter
Symbol
Conditions
MIN.
TYP.
MAX.
Unit
LCD_PXCLK cycle
tC
30
ns
LCD_PXCLK high-level width
tWH
12
ns
LCD_PXCLK low-level width
tWL
12
ns
LCD_PXCLK rise time
tR
20 to 80%
5
ns
LCD_PXCLK fall time
tF
80 to 20%
5
ns
tD1
LCD_R[5:0], LCD_G[5:0],
LCD_B[5:0]
0
10
ns
Data delay time
tD2
LCD_VSYNC, CD_HSYNC,
LCD_ENABLE
0
10
ns
Remark
The setting of the rise and fall timing for LCD_PXCLK is based on the valid edge set by the CLKPOL
value in the LCD control register (rising: CLKPOL = 0, falling: CLKPOL = 1).

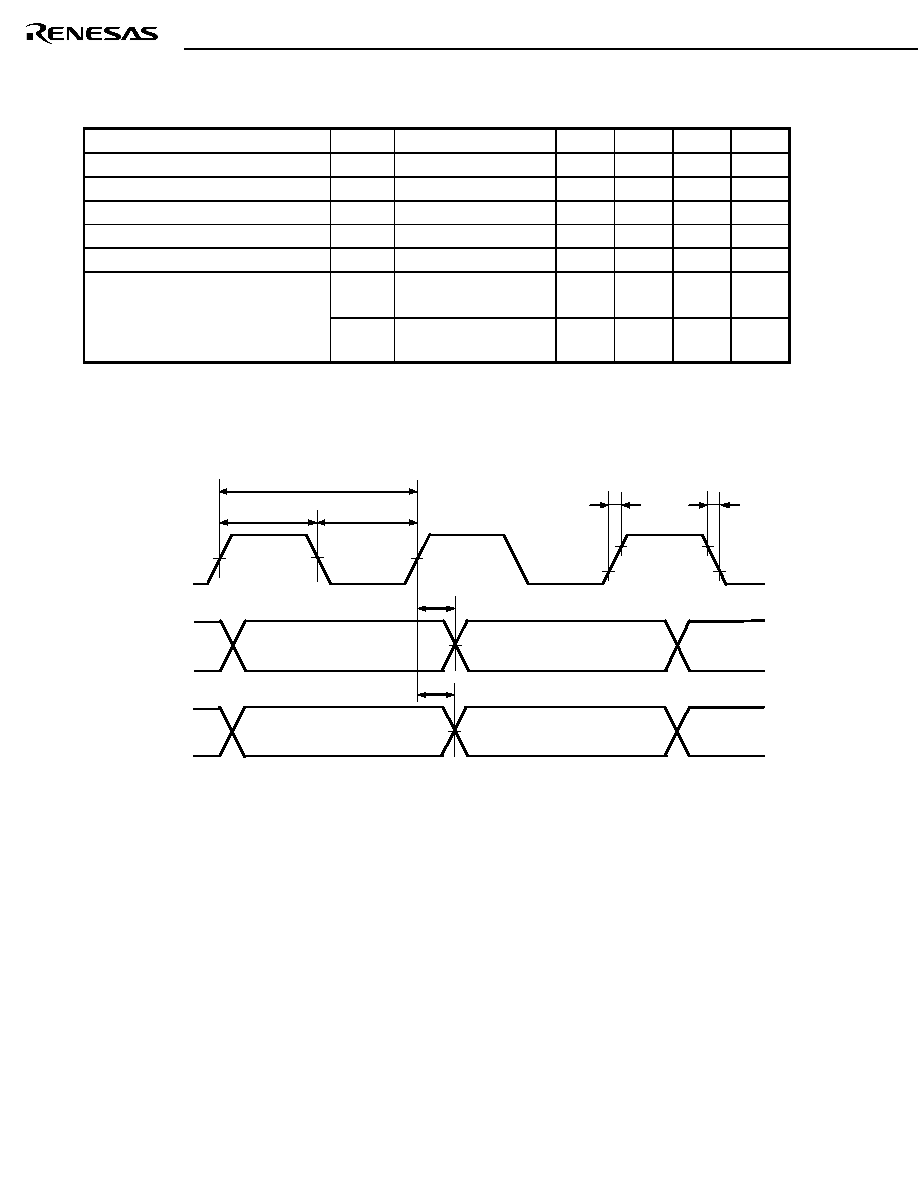

Figure 2-16. LCD Interface Timing
LCD_PXCLK
tC
tWH
tWL
tD2
LCD_R[5:0]
LCD_G[5:0]
LCD_B[5:0]
LCD_ENABLE
LCD_HSYNC
LCD_VSYNC
tR
tF
tD1
