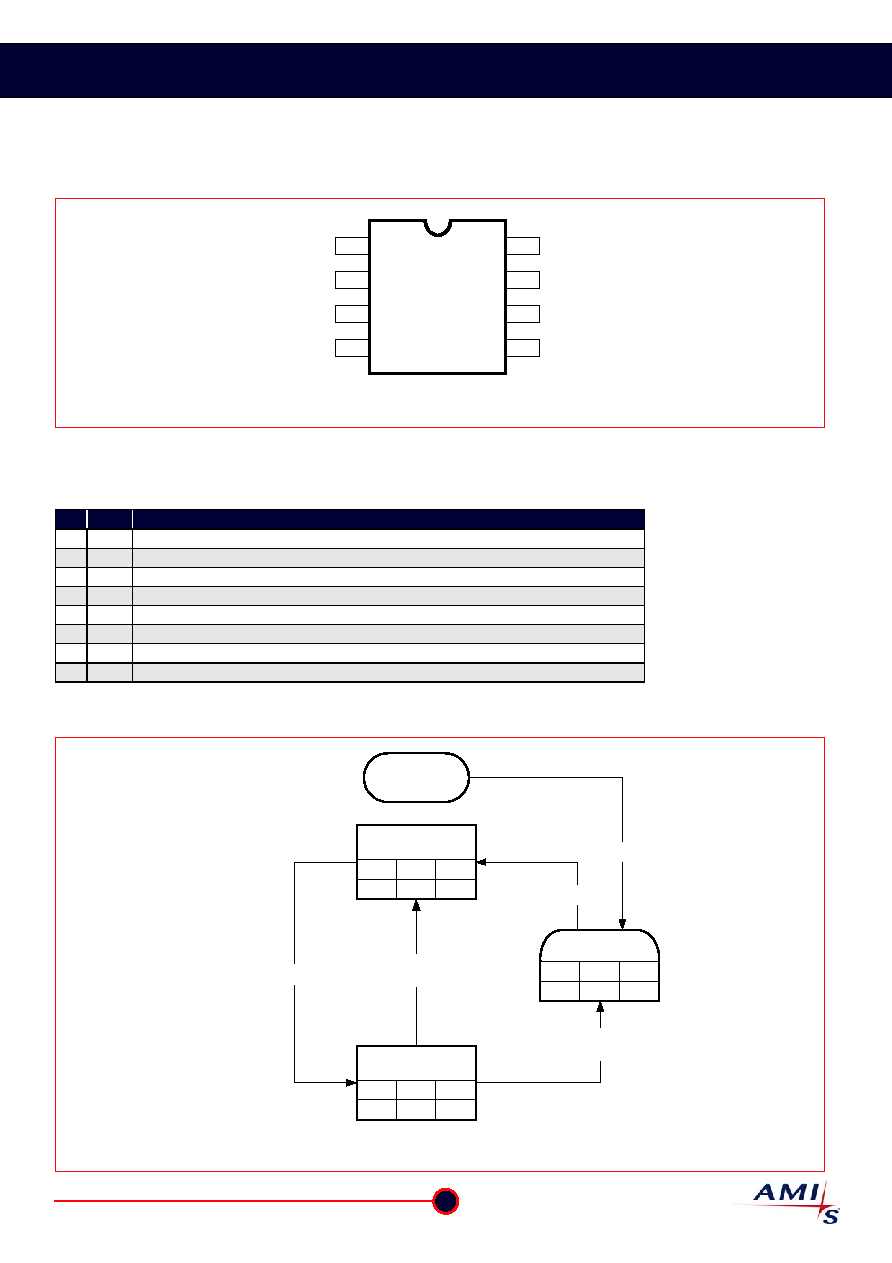

AMIS-30600 LIN Transceiver
Data Sheet
5.2 Pin Description
5.2.1
Pin Out (top view)
5
6
7
8
1
2
3
4
RxD
TxD
INH
GND
EN
LIN
V
BB
V
CC
AMIS-
30600
PC20041204.3
Figure 3: Pin Configuration
5.2.2
Pin Description
Table 2: Pinout
Pin
Name
Description
1
RxD
Receive data output; low in dominant state
2
EN
Enable input; transceiver in normal operation mode when high
3
VCC
5V supply input
4
TxD
Transmit data input; low in dominant state; internal 40 K
pull-up
5
GND
Ground
6
LIN
LIN bus output/input; low in dominant state; internal 30 K
pull-up
7
VBB
Battery supply input
8
INH
Inhibit output; to control a voltage regulator; becomes high when wake-up via LIN bus occurs
5.3 Application Information
Normal Mode
EN
INH
Vcc
High
On
Sleep Mode
EN
INH
Vcc
Low
Floating
Off
Start Up
Power Up
EN
Low
EN
High
EN
High
(Vcc
On)
Power-up
Wake-up
t > t
wake
PC20050113.1
Stand-By Mode
EN
INH
Vcc
Low
High
On
Figure 4: State Diagram
AMI Semiconductor – Rev. 2.0, Apr. 2005
3
www.amis.com
