FAN8702/FAN8702B/FAN8702MP
8
Absolute Maximum Ratings (Ta = 25
°
C)
Note:
1. Refer: EIA/JESD 51-2 & EIA/JESD 51-3 & EIA/JESD 51-5 & EIA/JESD 51-7
2. Case 1: Single layer PCB with 1 signal plane only, PCB size 76mm
×
114mm
×
1.6mm.
3. Case 2: Multi layer PCB with 1 signal, 1 power and 1 ground planes, PCB size 76mm
×
114mm
×
1.6mm, Cu plane sizes for
power and ground 74mm
×
74mm
×
0.035mm, thermal via hole pitch 0.9mm, via hole
φ
size 0.3mm, 6 via hole.
4. Should not exceed P
D
or ASO value.

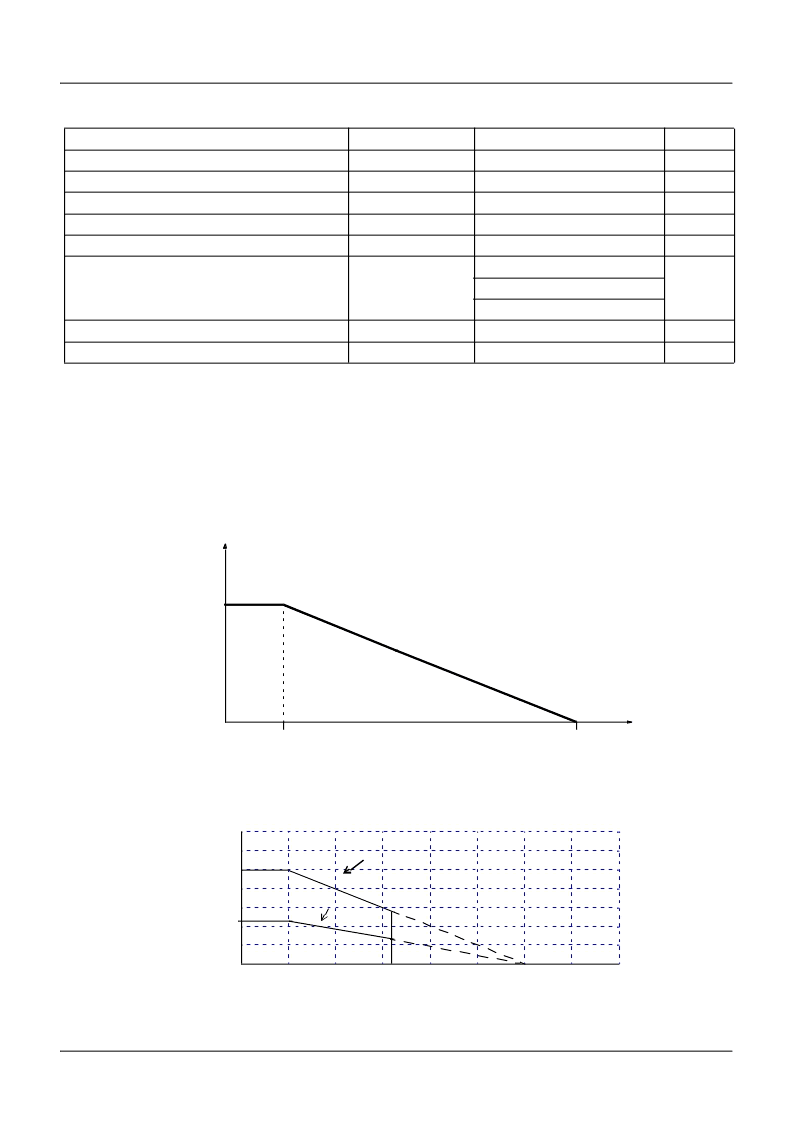

Power Dissipation Curve
Parameter
Maximum Power Supply Voltage
Maximum Power Supply Voltage
Symbol
VBMAX
VCCMAX
Value
10.5
10.5
Unit
V
V
Maximum Approval Voltage To Input Pin
Maximum Approval Voltage To Output Pin
Maximum Output Current
VINMAX
VOUTMAX
IOUTMAX
10.5
11.5
600
V
V
mA
Maximum Power Dissipation
PdMAX
1000 (FAN8702/B)
Case1
1200 (FAN8702MP)
Case1
2500 (FAN8702MP)
Case2
mW
Operating Temperature
Storage Temperature
TOPR
TSTG
-20 ~ +80
-55 ~ +150
°
C
°
C
Power dissipation (W)
1.0
25
150
Ambient temperature, Ta (
°
C)
175
150
125
100
50
25
0
1,000
2,000
3,000
Pd [mW]
Ambient Temperature, Ta [
°
C]
0
75
case2
case1
SOA
FAN8702
FAN8702B
FAN8702MP
