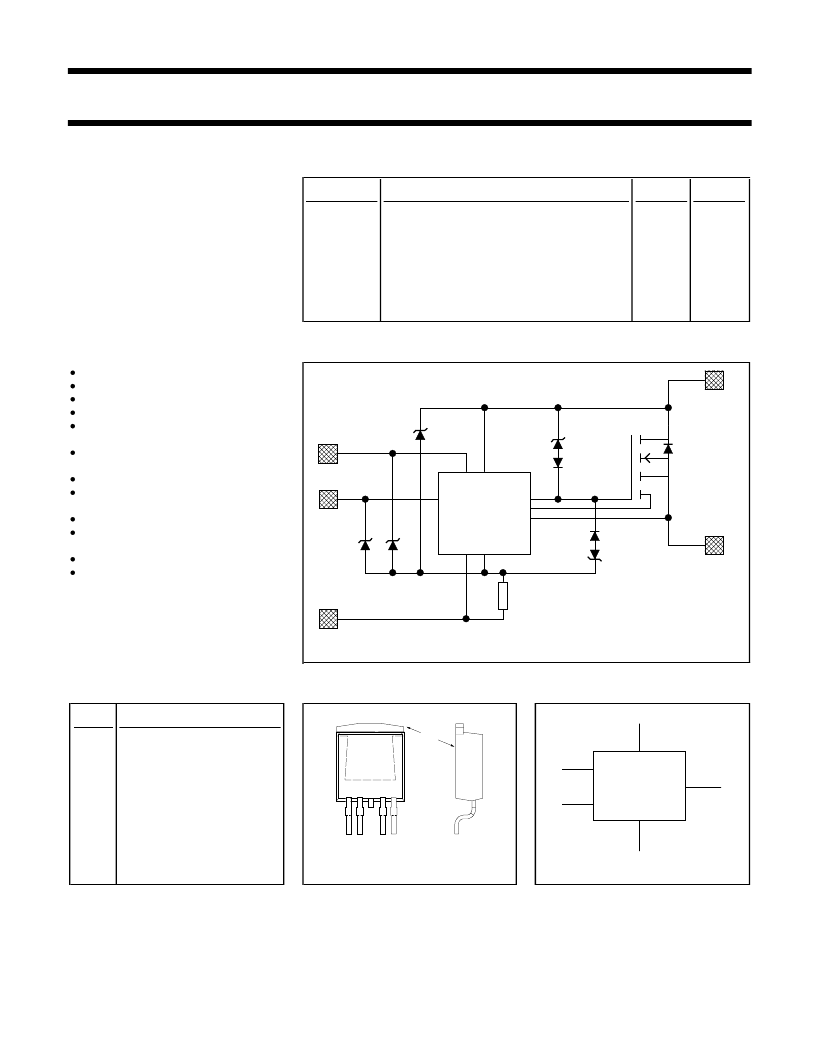

Philips Semiconductors
Product specification
TOPFET high side switch
SMD version
BUK217-50YT
DESCRIPTION
QUICK REFERENCE DATA
Monolithic single channel high side
protected power switch in
TOPFET2
technology assembled in
a 5 pin plastic surface mount
package.
SYMBOL
PARAMETER
MAX.
UNIT
V
BG
Continuous off-state supply voltage
50
V
I
L
Continuous load current
10
A
APPLICATIONS
T
j
Continuous junction temperature
150
C
General controller for driving
lamps, motors, solenoids, heaters.
R
ON
On-state resistance
T
j
= 25C
14
m
FEATURES
FUNCTIONAL BLOCK DIAGRAM
Vertical power TrenchMOS
Low on-state resistance
CMOS logic compatible
Very low quiescent current
Latched overtemperature
protection
Load current limiting
at reduced level
Short circuit load detection
Overvoltage and undervoltage
shutdown with hysteresis
Diagnostic status indication
Voltage clamping for turn off
of inductive loads
ESD protection on all pins
Reverse battery, overvoltage
and transient protection
Fig.1. Elements of the TOPFET HSS with internal ground resistor.
PINNING - SOT426
PIN CONFIGURATION
SYMBOL
PIN
DESCRIPTION
1
G
round
2
I
nput
3
(connected to mb)
4
S
tatus
5
L
oad
Fig. 2.
Fig. 3.
mb
B
attery
BATT
LOAD
INPUT
GROUND
STATUS
POWER
MOSFET
RG
CONTROL &
PROTECTION
CIRCUITS
mb
1 2
4 5
3
B
G
L
I
S
HSS
TOPFET
September 2001
1
Rev 1.300
