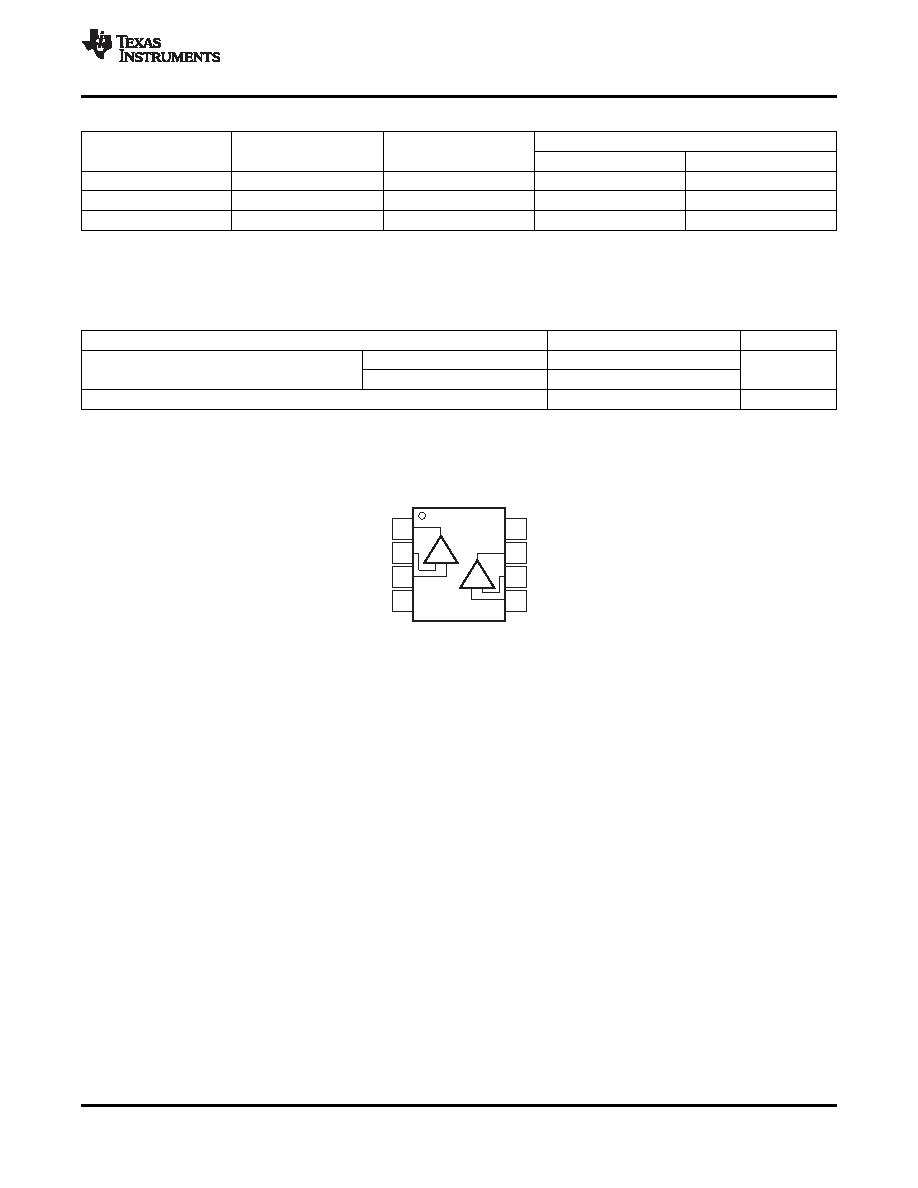

www.ti.com
SLOS242F – SEPTEMBER 2002 – REVISED JANUARY 2010
PACKAGE DISSIPATION RATINGS
POWER RATING(2)
qJC
qJA
(1)
PACKAGE
(°C/W)
TA ≤ +25°C
TA = +85°C
D (8 pin)
38.3
97.5
1.32 W
410 mW
DGN (8 pin)
4.7
58.4
1.71 W
685 mW
DGK (8 pin)
54.2
260
385 mW
154 mW
(1)
These data were taken using the JEDEC standard High-K test PCB.
(2)
Power rating is determined with a junction temperature of +125°C. This is the point where distortion starts to substantially increase.
Thermal management of the final PCB should strive to keep the junction temperature at or below +125°C for best performance and
long-term reliability.
RECOMMENDED OPERATING CONDITIONS
PARAMETER
MIN
MAX
UNIT
Dual supply
±3.3
±7.5
Supply voltage, (VS+ and VS–)
V
Single supply
6.6
15
Operating free-air temperature range
–40
+85
°C
PIN ASSIGNMENTS
D, DGN, AND DGK PACKAGES
(TOP VIEW)
Copyright 2002–2010, Texas Instruments Incorporated
3
Product Folder Link(s): THS3202
