Application information
TDA7493
16/30
Doc ID 14570 Rev 5
5.6
Output low-pass filter
To avoid EMI problems, a low-pass filter can be inserted before the speaker. The cut-off
frequency of the filter should be higher than 22 kHz and much lower than the switching
frequency.
The component values of the filter vary according to the speaker impedance.
A typical LC output filter for a speaker impedance of 8
and with a cut-off frequency of
27 kHz is shown in Figure 9.

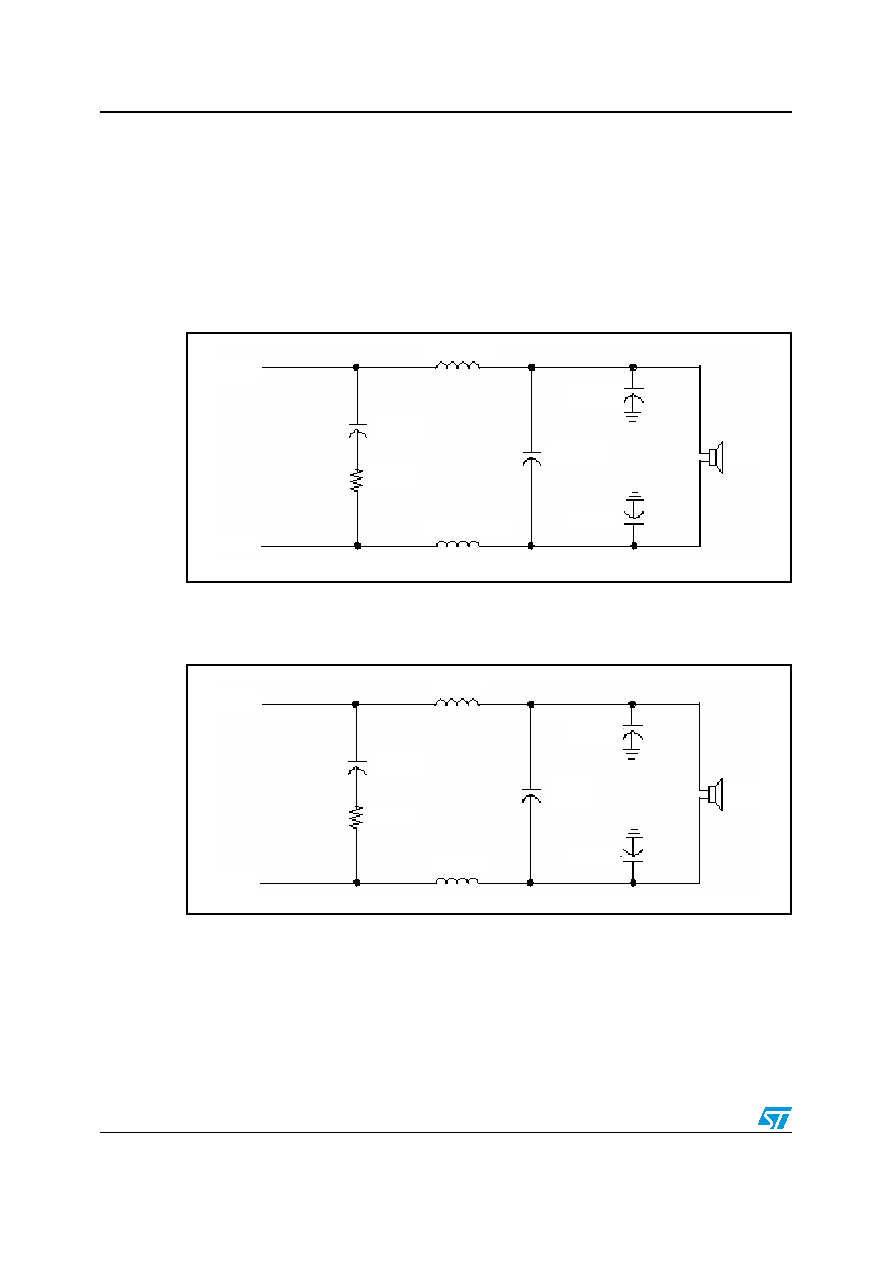

Figure 9.
Typical LC filter for 8
speaker
A similar filter for a speaker impedance of 4
and also with a cut-off frequency of 27 kHz is
shown in Figure 10:
Figure 10.
Typical LC filter for 4
speaker
33 H
8
0.47 F
0.10 F
330 pF
20
33 H
OUTP
OUTN
0.47 F
15 H
OUTP
OUTN
330 pF
20
15 H
0.22 F
4
