SN54ABT646, SN74ABT646
OCTAL BUS TRANSCEIVERS AND REGISTERS
WITH 3-STATE OUTPUTS
SCBS068E – JULY 1991 – REVISED JULY 1994
2–3
POST OFFICE BOX 655303
DALLAS, TEXAS 75265
FUNCTION TABLE
INPUTS
DATA I/Os
OPERATION OR FUNCTION
OE
DIR
CLKAB
CLKBA
SAB
SBA
A1 THRU A8
B1 THRU B8
OPERATION OR FUNCTION
X
↑
X
Input
Unspecified
Store A, B unspecified
X
XX
↑
X
Unspecified
Input
Store B, A unspecified
H
X
↑
X
Input
Store A and B data
H
X
H or L
X
Input disabled
Isolation, hold storage
L
X
L
Output
Input
Real-time B data to A bus
L
X
H or L
X
H
Output
Input
Stored B data to A bus
L
H
X
L
X
Input
Output
Real-time A data to B bus
L
H
H or L
X
H
X
Input
Output
Stored A data to B bus
The data output functions may be enabled or disabled by various signals at the OE and DIR inputs. Data input functions are always enabled;
i.e., data at the bus pins will be stored on every low-to-high transition of the clock inputs.

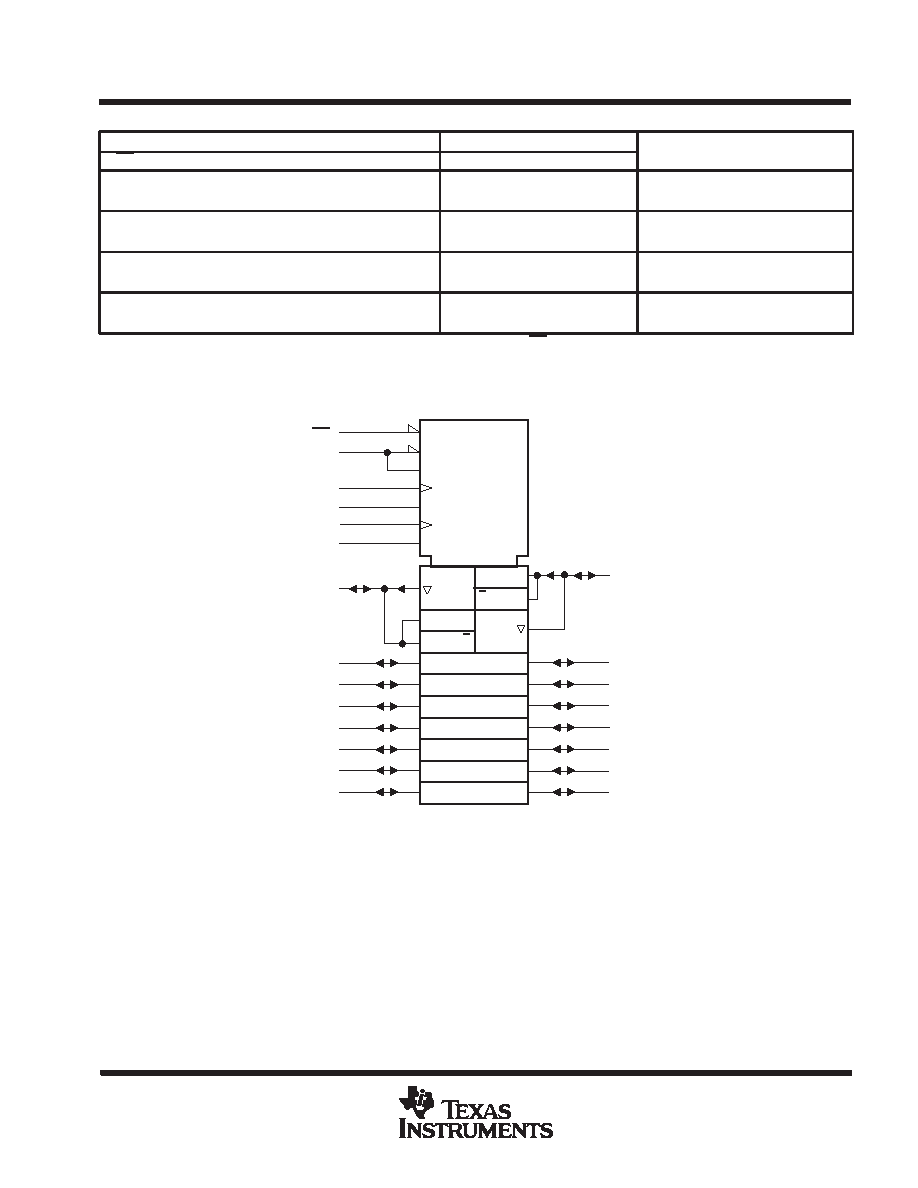

logic symbol
OE
G3
21
3 EN2 [AB]
G5
22
SBA
A2
5
A3
6
A4
7
A5
8
A6
9
A7
10
A8
11
A1
4
B1
20
4D
B2
19
B3
18
B4
17
B5
16
B6
15
B7
14
B8
13
3 EN1 [BA]
3
DIR
23
CLKBA
1
CLKAB
G7
2
SAB
5
7
5
1
6D
≥1
1
2
C6
C4
This symbol is in accordance with ANSI/IEEE Std 91-1984 and IEC Publication 617-12.
Pin numbers shown are for the DB, DW, JT, NT, and PW packages.
