參數資料
型號： MC100LVEL17DWR2G
廠商： ON Semiconductor
文件頁數： 2/6頁
文件大?。?/td> 0K
描述： IC RCVR DFF QUAD ECL 3.3V 20SOIC
標準包裝： 1,000
系列： 100LVEL
邏輯類型： 差分接收器
電源電壓： 3 V ~ 3.8 V
位數： 4
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 20-SOIC（0.295"，7.50mm 寬）
供應商設備封裝： 20-SOIC
包裝： 帶卷 (TR)
MC100LVEL17
http://onsemi.com
2
D1

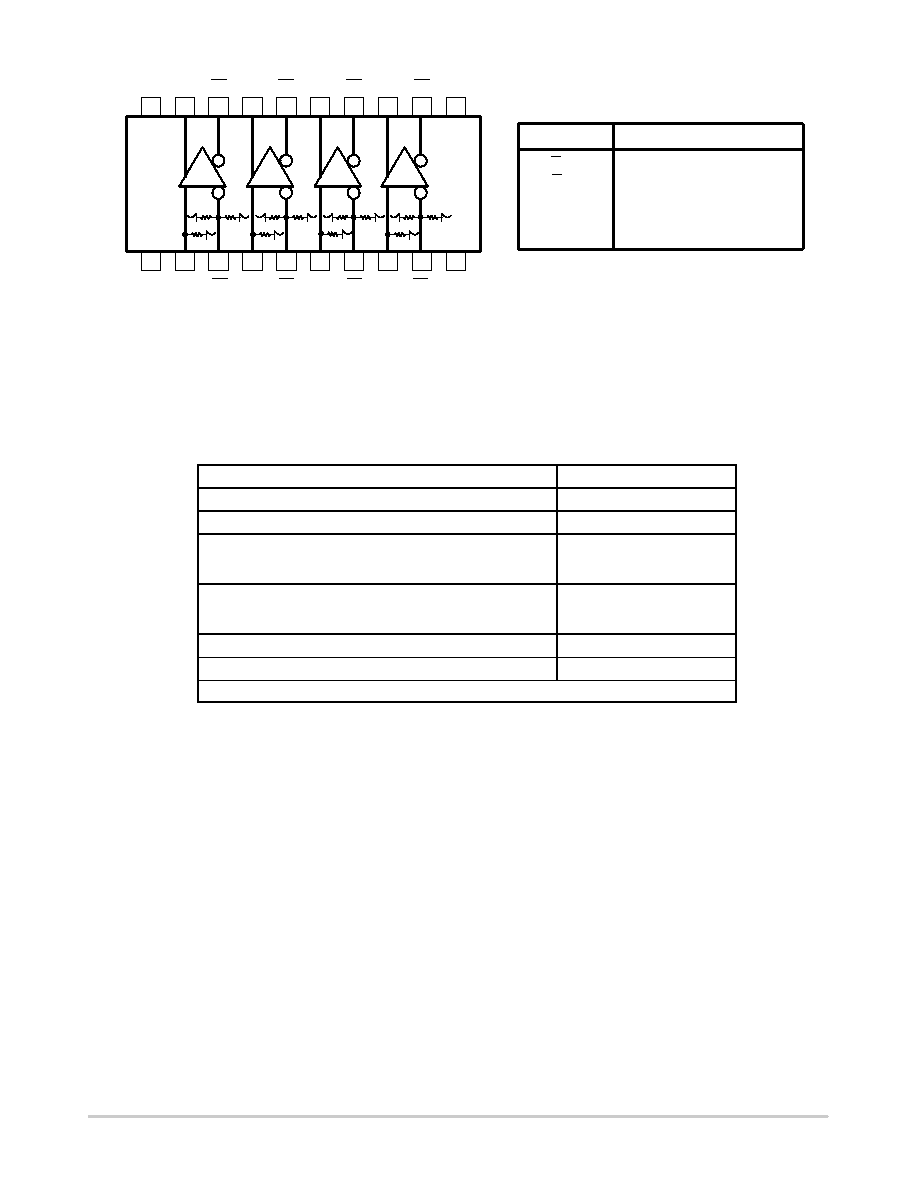

Figure 1. Logic Diagram and Pinout: (Top View)
D1
D2
D3
17
18
16
15
14
13
12
4
3
5678
9
Q0
11
10
Q1
Q2
Q3
VEE
D0
19
20
2
1
VCC
Q0
D0
D2
VCC
D3
VBB
Warning: All VCC and VEE pins must be externally connected to Power
Supply to guarantee proper operation.
* All VCC pins are tied together on the die.
Table 1. PIN DESCRIPTION
FUNCTION
ECL Differential Data Inputs
ECL Differential Data Outputs
Reference Voltage Output
Positive Supply
Negative Supply
PIN
Dn, Dn
Qn, Qn
VBB
VCC
VEE
Table 2. ATTRIBUTES
Characteristics
Value
Internal Input Pulldown Resistor
75 kW
Internal Input Pullup Resistor
75 kW
ESD Protection
Human Body Model
Machine Model
Charged Device Model
> 2 kV
> 200 V
> 4 kV
Moisture Sensitivity, (Note 1)
Pb (Indefinite Time Out of Drypack)
PbFree
Level 1
Level 3
Flammability Rating
Oxygen Index: 28 to 34
UL 94 V0 @ 0.125 in
Transistor Count
141
Meets or exceeds JEDEC Spec EIA/JESD78 IC Latchup Test
1. For additional information, see Application Note AND8003/D.
