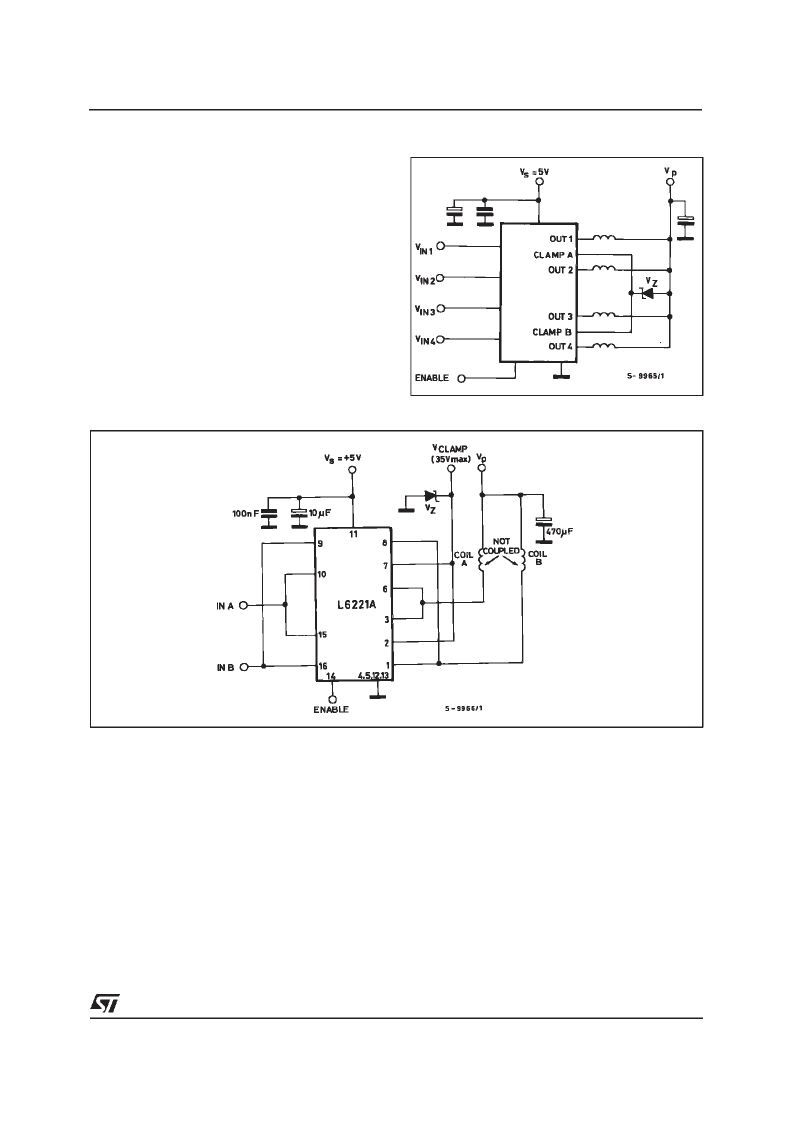

Figure 19 :
Driver for Solenoids up to 3A
.
Somecaremustbe takento ensurethatthecollec-
torsareplacedclosetogethertoavoiddifferentcur-
rentpartitioningat turn-off.
We suggestto put in parallel channel1 and 4 and
channel2and3 asshowninfigure19forthesimilar
electricalcharacteristicsofthelogicsection(turn-on
and turn-offdelaytime) andthe power stages(col-
lector saturation voltage, free-wheeling diode for-
ward voltage).
APPLICATION INFORMATION
When inductive loads are driven by L6221A/N, a
zenerdiodeinserieswiththeintegralfree-wheeling
diodes increases the voltage across which energy
stored in the load is discharged and therefore
speedsthe current decay(fig. 18).
Forreliabilityitissuggestedthatthezenerischosen
sothat V
p
+ V
z
< 35 V.
The reasonsfor this are two fold :
1) The zener voltage changes in temperatureand
current.
2)Theinstantaneouspowermustbelimitedtoavoid
thereversesecondbreakdown.
Figure 18.
L6221A - L6221AD - L6221N
9/15
