2

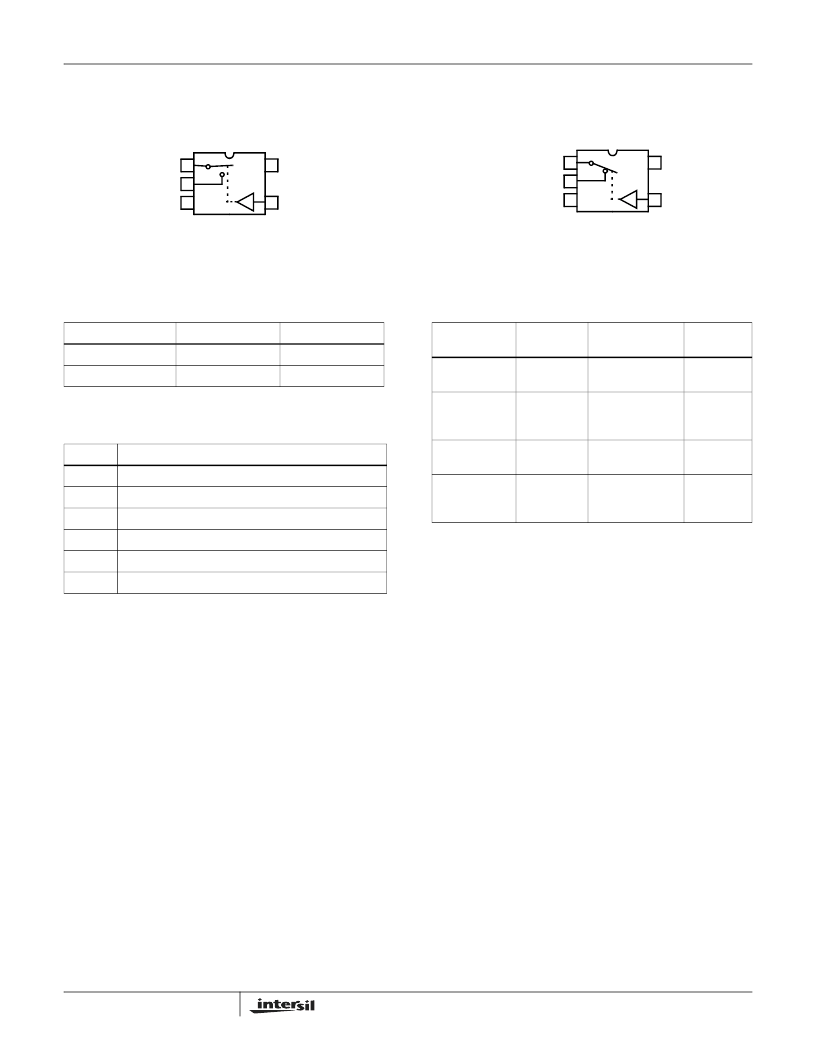

Pinouts
(Note 1)
ISL84715 (SC70)
TOP VIEW
ISL84716 (SC70)
TOP VIEW
NOTE:
1. Switches Shown for Logic “0” Input.
4
5
1
2
3
COM
NO
GND
V+
IN
4
5
1
2
3
COM
NC
GND
V+
IN
Truth Table
LOGIC
ISL84715
ISL84716
0
Off
On
1
On
Off
NOTE:
Logic “0”
≤
0.5V. Logic “1”
≥
1.4V with a 3V supply.
Pin Descriptions
PIN
FUNCTION
V+
System Power Supply Input (+1.65V to +3.6V)
GND
Ground Connection
IN
Digital Control Input
COM
Analog Switch Common Pin
NO
Analog Switch Normally Open Pin
NC
Analog Switch Normally Closed Pin
Ordering Information
PART NO.
(BRAND)
TEMP.
RANGE (°C)
PACKAGE
PKG.
DWG. #
ISL84715IH-T
(715I)
-40 to 85
5 Ld SC70
Tape and Reel
P5.049
ISL84715IHZ-T
(715I)
(See Note)
-40 to 85
5 Ld SC70
Tape and Reel
(Pb-Free)
P5.049
ISL84716IH-T
(716I)
-40 to 85
5 Ld SC70
Tape and Reel
P5.049
ISL84716IHZ-T
(716I)
(See Note)
-40 to 85
5 Ld SC70
Tape and Reel
(Pb-Free)
P5.049
NOTE: Intersil Pb-free products employ special Pb-free material
sets; molding compounds/die attach materials and 100% matte tin
plate termination finish, which is compatible with both SnPb and
Pb-free soldering operations. Intersil Pb-free products are MSL
classified at Pb-free peak reflow temperatures that meet or exceed
the Pb-free requirements of IPC/JEDEC J Std-020B.
ISL84715, ISL84716
