Datasheet Artesyn Technologies
2005
The information and specifications contained in this datasheet are believed to be correct at time of publication. However, Artesyn Technologies accepts no responsibility for consequences arising
from printing errors or inaccuracies. Specifications are subject to change without notice. No rights under any patent accompany the sale of any such product(s) or information contained herein.
For the most current data and application support visit www.artesyn.com/powergroup/products.htm
PIN CONNECTIONS
PIN NUMBER
FUNCTION
1
+Vin
2
On/Off
3
-Vin
4
-Vout
5
-Sense
6
Trim
7
+Sense
8
+Vout

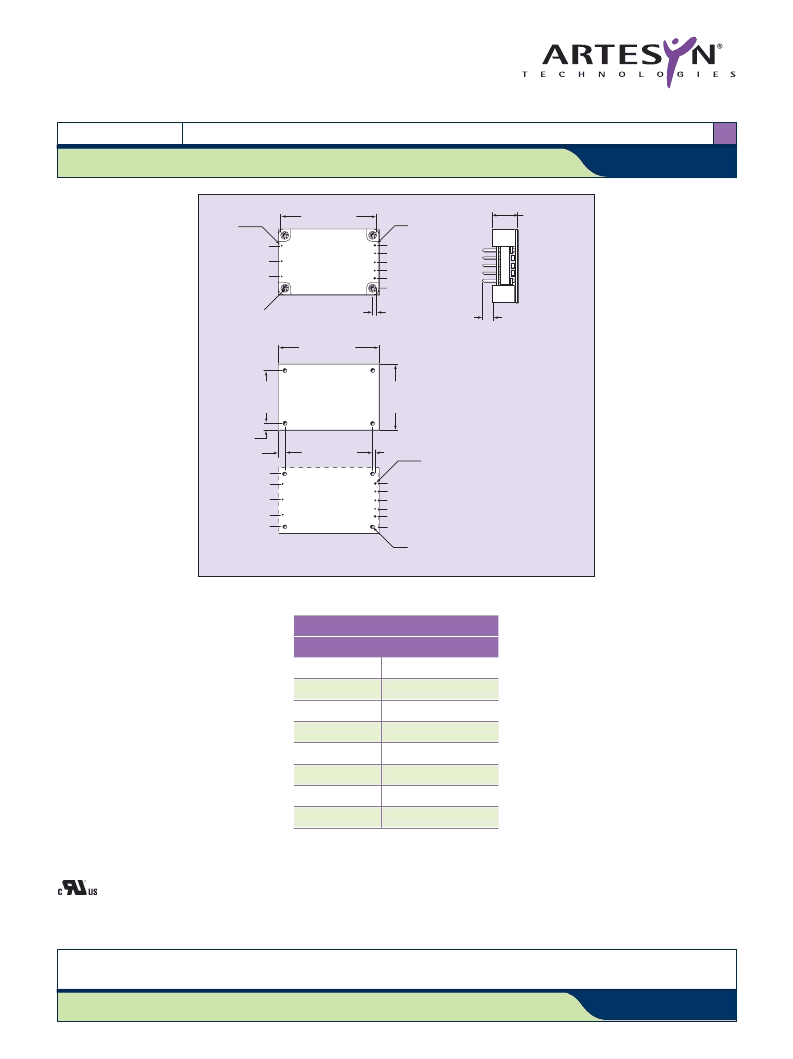

EXQ125 Series
S i n g l e o u t pu t
DC/DC CONVERTERS 36-100 W High Efficiency DC/DC Converters
2
Please consult our website for the following items:
Application Note
Longform Data Sheet
www.artesyn.com
File Name: exq125s.pdf Rev (02): 17 Nov 2005
ALL DIMENSIONS IN INCHES [mm]
Recommended
Hole Pattern
M3 x 0.5 Threaded
Through (4 PLS)
0.128 [3.25]
(4 PLS)
0.073 [1.85]
(2 PLS)
0.000 [0.00]
0.070 [1.78]
0.070
[1.78]
0.215 [5.46]
0.515 [13.08]
0.815 [20.70]
0.50 [12.70]
0.215 [5.4 ]
0.515 [13.08 ]
0.815 [20.70 ]
*
0.20 [5.08]
1
2
3
4
5
6
7
8
0.000 [0.00]
0.215 [5.46]
0.365 [9.27]
0.515 [13.08]
0.815 [20.70]
0.215 [5.36 ]
0.000 [0.00]
0.515 [13.8 ]
0.815 [20.70]
1.030 [26.16]
3
2
1
8
7
6
5
4
0.040 [1.09]
(6 PLS)
0.060 [1.52]
(2 PLS)
2.000 [50.80]
2.280 [57.91]
1.860 [47.24]
0.210 [5.33]
0.210 [5.33]
1.450
[36.83]
1.030
[26.16]
Bottom View
Top View
*Standard available pin length.
0.145 (3.68) and 0.110 (2.79)
options also available. (See
Notes 8 and 9 for ordering details)
International Safety Standard Approvals
UL/cUL : UL1950 File No. E135734
TüV
TüV Rheinland Certificate No. R72050216
CB Scheme No. US-TUVR-2217
