參數資料
| 型號： | DS21610SN+ |
| 廠商： | Maxim Integrated Products |
| 文件頁數： | 12/15頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC ADAPT CLK RATE 3.3V/5V 16SOIC |
| 產品培訓模塊： | Lead (SnPb) Finish for COTS Obsolescence Mitigation Program |
| 標準包裝： | 45 |
| 類型： | 時鐘速率適配器 |
| PLL： | 是 |
| 輸入： | 時鐘 |
| 輸出： | 時鐘 |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 1:2 |
| 差分 - 輸入:輸出： | 無/無 |
| 頻率 - 最大： | 8.192MHz |
| 除法器/乘法器： | 是/無 |
| 電源電壓： | 3.135 V ~ 5.25 V |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 16-SOIC（0.295"，7.50mm 寬） |
| 供應商設備封裝： | 16-SOIC W |
| 包裝： | 管件 |

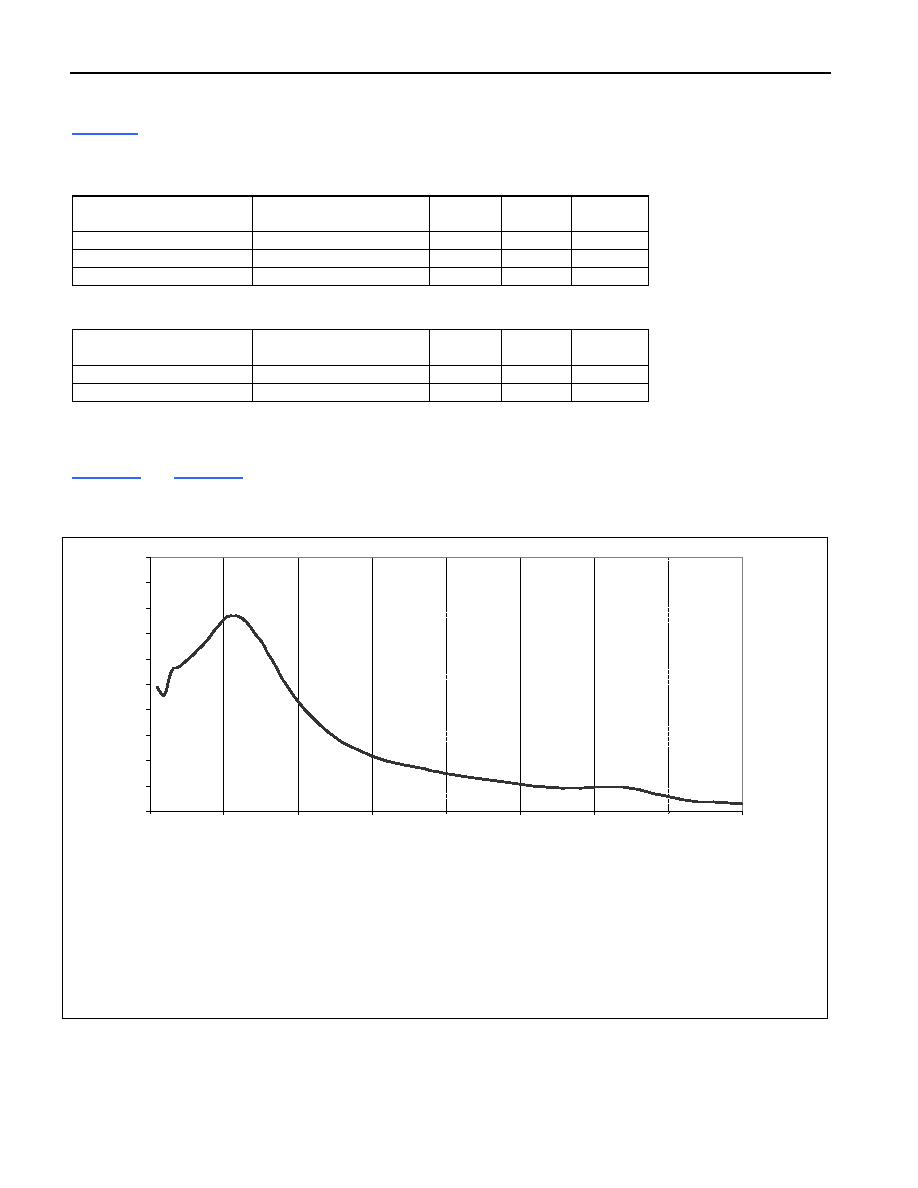

DS21610 3.3V/5V Clock Rate Adapter
6 of 15
3. OUTPUT JITTER
Table 3-A shows the output jitter specifications for 2.048MHz (or 4.096MHz) to 1.544MHz conversions (SEL = 1)
and 1.544MHz to 2.048MHz (or 4.096MHz) conversions (SEL = 0).
Table 3-A. Output Jitter Specifications, CLKOUT1 = 1.544MHz
FREQUENCY BAND
TR62411
SPECIFICATION
TYP
MAX
UNITS
No bandlimiting
TR62411
0.010
0.020
UIP-P
10Hz–40kHz
TR62411
0.005
0.010
UIP-P
8kHz–40kHz
TR62411
0.006
0.012
UIP-P
Table 3-B. Output Jitter Specifications, CLKOUT1 = 2.048MHz
FREQUENCY BAND
G.823
SPECIFICATION
TYP
MAX
UNITS
20Hz–100kHz
1.5
0.018
0.035
UIP-P
18kHz–100kHz
0.2
0.012
0.025
UIP-P
3.1 Jitter Transfer
Figure 3-1 and Figure 3-2 show jitter transfer for 2.048MHz-to-1.544MHz conversions and vice versa.
Figure 3-1. Nominal Jitter Transfer (1.544MHz CLKIN to 2.048MHz CLKOUT1)
NOTE: THE TYPICAL PEAK JITTER GAIN OF THE DS21610 IS ABOUT 1.6 FOR CONVERSION FROM T1 TO E1. THE
TYPICAL PEAK-JITTER GAIN OF THE LEVEL ONE DEVICE IS ABOUT 1.1. HOWEVER, THE JITTER GAIN FOR THE
DS21610 PEAKS IN THE 4kHz TO 8kHz RANGE, WHEREAS THE PEAK JITTER GAIN FOR THE LXP610 SPANS A
GREATER FREQUENCY RANGE (20kHz TO 40kHz).
0.00
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
0
5
10
15
20
25
30
35
40
JITTER FREQUENCY (kHz)
JITTER
GAIN
(ns/ns)
