- 您現在的位置：買賣IC網 > PDF目錄2067 > DS1080LU+A00 (Maxim Integrated Products)IC CRYSTAL MULT SS 8-USOP PDF資料下載
參數資料
| 型號： | DS1080LU+A00 |
| 廠商： | Maxim Integrated Products |
| 文件頁數： | 7/8頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC CRYSTAL MULT SS 8-USOP |
| 產品培訓模塊： | Lead (SnPb) Finish for COTS Obsolescence Mitigation Program |
| 標準包裝： | 50 |
| 類型： | 晶體乘法器，擴展頻譜時鐘發生器 |
| PLL： | 是 |
| 輸入： | 時鐘，晶體 |
| 輸出： | LVCMOS |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 1:1 |
| 差分 - 輸入:輸出： | 無/無 |
| 頻率 - 最大： | 134MHz |
| 除法器/乘法器： | 無/是 |
| 電源電壓： | 3 V ~ 3.6 V |
| 工作溫度： | -40°C ~ 125°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 8-TSSOP，8-MSOP（0.118"，3.00mm 寬） |
| 供應商設備封裝： | 8-uMAX |
| 包裝： | 管件 |
| 其它名稱： | 90-1080U+AL0 |
Spread-Spectrum Crystal Multiplier
Maxim Integrated
7
DS1080L
Layout Considerations
As noted earlier, the crystal should be placed very
close to the device to minimize excessive loading due
to parasitic capacitances. Care should also be taken to
minimize loading on pins that could be open as a pro-
gramming option (SMSEL and CMSEL). Coupling on
inputs due to clocks should be minimized.

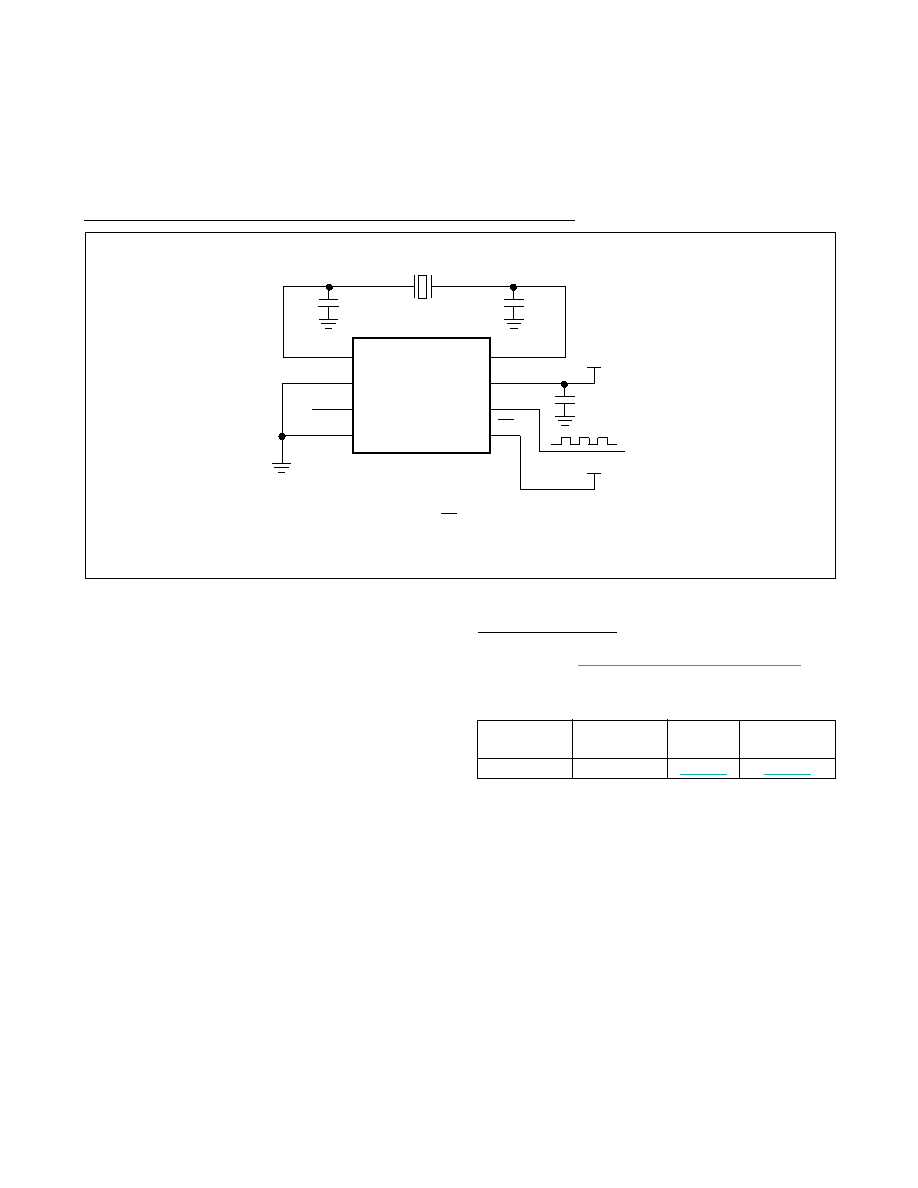

X2
NOTE: IN THE ABOVE CONFIGURATION WITH PDN CONNECTED TO VCC, SMSEL CONNECTED TO GND
AND CMSEL OPEN, THE DEVICE IS IN NORMAL OPERATION WITH 2x CLOCK MULTIPLICATION, AND
SPREAD-SPECTRUM MAGNITUDE OF
±0.5%.
fSSO
VCC
SSO
PDN
X1
CRYSTAL
CL1
CL2
DECOUPLING
CAPACITOR
GND
CMSEL
SMSEL
8
7
6
5
1
2
3
4
DS1080L
Typical Operating Circuit
Package Information
For the latest package outline information and land patterns
(footprints), go to www.maximintegrated.com/packages. Note
that a “+”, “#”, or “-” in the package code indicates RoHS status
only. Package drawings may show a different suffix character,
but the drawing pertains to the package regardless of RoHS status.
PACKAGE
TYPE
PACKAGE
CODE
OUTLINE
NO.
LAND
PATTERN NO.
8 SOP
U8+1
