13

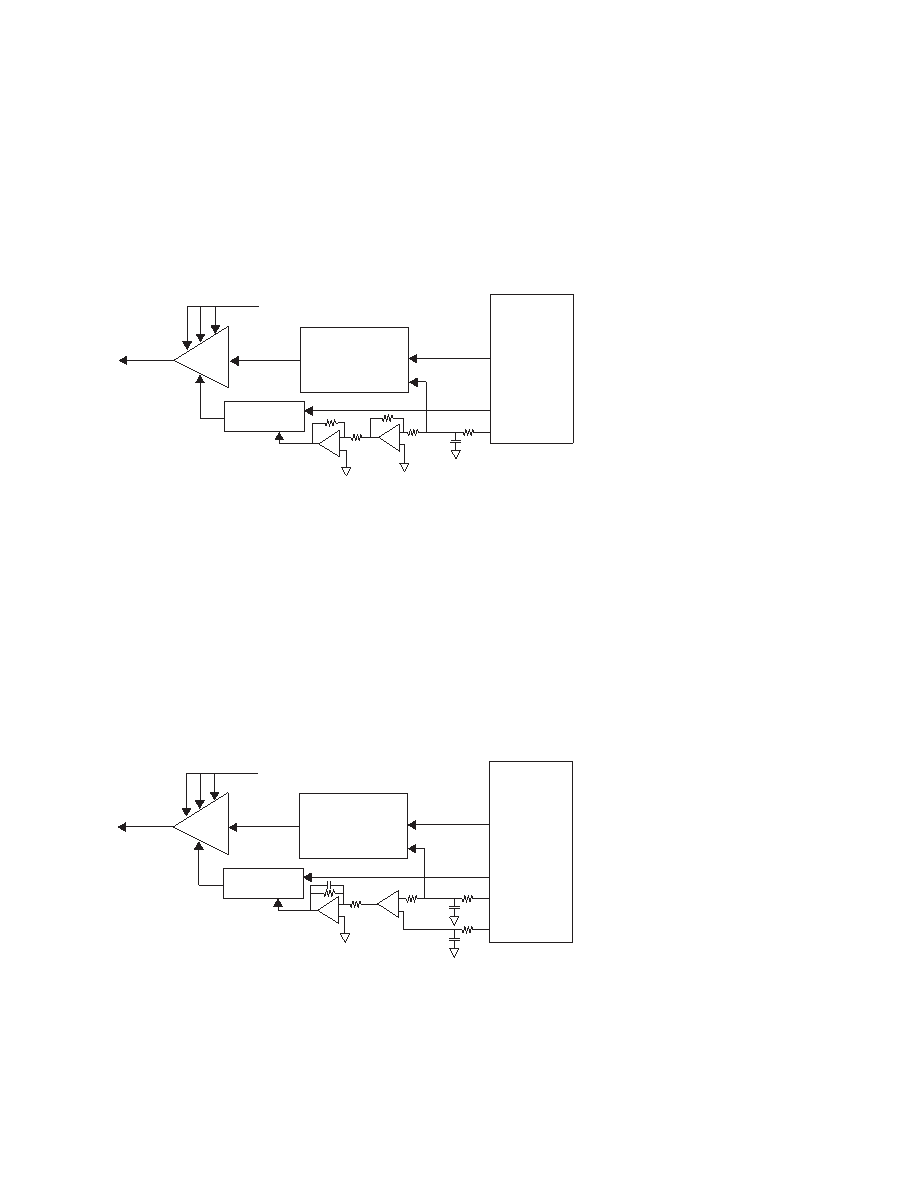

3. Dynamic Bias Control Alternate
Implementation
Phone designers can use
TX_ADC_ADJ pin of the
baseband IC to get dynamic bias
control with Vcntl pin of PA.
TX_ADC_ADJ is a PDM output
pin produced by the TX AGC
subsystem and used to control
the gain of the Tx signal prior to
the PA. The variable output levels
from two inverting operational
amplifiers, generated and
compared by TX_ADC_ADJ,
provide dynamic control voltages
for the Vcntl of 1.0V ~ 2.7V with
a 0.1V step.
Av = -(V1/Vin) = -R3/R2,
V1 = -(R3/R2)Vin,
Vo = -(R5/R4)V1= [(R5*R3)/(R4*R2)]*Vin
The using of combination of two
pins, PDM1 and TX_ADC_ADJ, is
another method of realizing a
dynamic bias control scheme.
The two OP Amps control the
Vcntl voltage levels with com-
pared and integrated circuits.
To Duplexer
Battery
PA
_
+
_
R3
V1
R4
R5
R2 Vin
C1
R1
PA_ON
TX_ADC_ADJ
Baseband IC
TxIC
Vcontrol
Switch Circuit
Enable
Vdd1
Vdd2
Vcntl
Vbias
To Duplexer
Battery
PA
+
_
+
_
PA_ON
TX_ADC_ADJ
PDM1
Baseband IC
TxIC
Vcontrol
Switch Circuit
Enable
Vdd1
Vdd2
Vcntl
Vbias
